按照GB2624:2006 / ISO5167-2003规范设计
标准化节流元件几何尺寸检定，保证测量精度；
结构简单牢固、可靠性好。

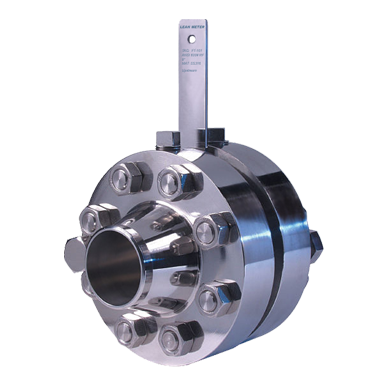

A+K孔板流量计
按照GB2624:2006/ISO5167-2003规范设计制造的标准锐角孔板；
具有价格低廉，安装维护方便的特点；
用于测量气体、液体和蒸汽等介质；
可提供所有非孔板，包括小孔板，圆缺孔板、偏心孔板、1/4圆孔板、锥形入口孔板、耐磨孔板等产品。
A+K喷嘴流量计
按照GB2624:2006 / ISO5167-2003规范设计制造喷嘴节流装置；
具有高强度、耐冲击、量程比宽、压力损失小、测量范围大等优点；
可根据产品的设计应用提供不同结构形式的节流装置；
常用于电厂高温、高压、蒸汽热网管道流速高的流体流量测量。
A+K文丘里流量计
按照GB2624:2006 / ISO5167-2003规范设计制造的一种节流式流量测量传感器；
具有测量精度高、压损小、不易磨损、长期稳定性好等特点；
常作为贸易结算类流量测量一次元件，用于蒸汽、天然气、石油化工类介质的精确测量；
在ISO5167规范的几种流量计中，文丘里管所要求的上、下游直管段短，永久压力损失小。
A+K调整型孔板流量计
NASA航天技术与工业技术的融合，*具性价比的多孔流量测量产品
A+K调整型孔板流量计是以NASA多孔平衡整流技术为基础，具有结构紧凑、系统精度高、测量范围宽、直管段要求短、方便现场安装的特点。
采用薄片式结构设计，结构更为紧凑简洁适用于过程测量场合；
继承多孔节流的全部性能优点；
采用角接取压方式，具有更大的测量差压；
依据标准管道设计，可快速交货；
特点
与传统结构相比，减少采购和安装成本；
测量精度±0.5%、±0.75%，重复性0.1%；
比孔板节省30%~50%运行能耗；
节省90%直管段需求；
减少现场工作量，减少泄漏点，减少总的投入；
可选一体化阀组或通用三阀组，便于维护和更换；
坚固耐用，降低运行能耗，提高生产效率；
采用对中定位环设计，保证安装精度；
材质具有SS304和SS316可选，其他可定制；
通用阀组平台结构
调整型孔板上配置通用阀组组装平台，可以与通用的H型阀组直接连接，再连接至变送器构成一体化流量计，也可配置过程连接件与三阀组和变送器分体安装。
一体化三阀组结构
调整型孔板上配置一体化三阀组，一体化三阀组不可拆卸，可直接与变送器连接成为一体化流量计，也可配置过程连接件与三阀组和变送器分体安装。
性能指标 | |
测量性能 | 节流装置不确定度±0.5%~±0.75%，系统参考精度1.0%~1.5% |
介质类型 | 气体、液体、低温蒸汽的测量。不适合应用在强腐蚀性、高粘、易结晶和脏污介质。 |
口径范围 | 管径为0.5”~40”(DN15~DN1000) 遵循ANSI/ASME、HG/T等管道标准。 |
量程比 | 7:1~10:1 |
安装位置 | 默认为水平管道安装，垂直管道安装请咨询厂家。 |
法兰标准 | 符合ANSI B16.5/ HG20615 CL150~CL600 lb或 DIN/ HG20592 PN10~PN100 bar |
静压限制 | 最大压力符合ANSIB16.5/HG20615 CL150~CL600，DIN/HG20592 PN10~PN100标准。 |
温度范围 | 分体安装：过程温度小于450℃。 一体化安装：-40~230℃（介质温度应用限制），-40~121℃（变送器接液限制） |
直管段要求 | 直管段要求前2D后2D |
阀组配置 | 通用安装平台（H型三阀组）/一体化三阀组 |
仪表材质 | SS304、SS316，其他材质可定制 |
分体过程接口 | 1/2NPT |
特殊应用 | 氧气应用场合，仪表禁油脱脂处理。一体化产品变送器惰性液填充。 |
